产品信息 您当前所在的位置：首页 > 侧置液压中心架-SCR-B

侧置液压中心架-SCR-B

日期：2022-5-18 10:02:36　人气：1677

側置油缸中心架

型號：SCR-B (Ø12-660mm)

（带噴水∕氣清潔功能-選擇項）

     全密封可編程自動定心，油壓缸

側置，大大減小了中心架的整體長度，

上下手臂有冷卻液/氣接口，可有效清

潔鐵屑，便於狹小空間內安裝更大的尺

寸，夾持更大工件。


AUTOLING型號尺寸

      SCR-B 3

      SCR-B 3.1

          SCR-B3.2

    SCR-B 4

    SCR-B 5

    SCR-B5.1

      SCR-B 6

       SCR-B 7

      SCR-B8

最小夾持直徑

C1

12

20

50

30

50

85

125

200

210

最大夾持直徑

C2

152

165

205

245

310

350

460

530

660

最大開口(不含防護罩)

C3

157

175

210

248

317

358

462

544

670

最大開口(含防護罩)

C4

286

168

206

246

318

360

462

538

636



A

352

360

376

449

612.5

632.5

800

998

1060



B

307

315

330

448

510

530

709

890

950



C

45

45

45

37

102.5

102.5

91

100

110



D

290

290

290

405

440

440

680

710

900



E

262

262

262

365

400

400

610/640

650

810



F

135

135

135

240

270

270

330

440

450



G

204.5

204.5

204.5

245

325

325

350

405

484



O

115

123

138

146

178

198

215

320

375

手臂厚度

K

45

45

45

60

75

75

75

100

100

滾輪厚度

L

25

25

25

25

29

29

29

32

32

滾輪直徑

M

47

47

47

52

62

62

80

100

100



P

130

130

130

150

160

160

210

260

240



P1

65

65

65

75

80

80

105

130

120



P2

65

65

65

75

80

80

105

130

120

固定螺栓孔径

S

18

20

18

23

23

23

27

27

35



T

95

95

95

110

145

145

150

180

190



V

89

97

112

128

160

180

185

283

290

活塞面積

cm2

38.5

38.5

38.5

63.5

78.5

78.5

113

132

176.6

操作油壓 最小/最大

bar

8/45

8/45

8/45

8/45

8/50

8/50

10/50

10/50

10/50

滾輪最大夾緊力

dan

1020

1020

1020

1530

2040

2040

3060

3500

4000

滾輪最大圓周線速

m/min

800

800

800

720

650

650

525

570

570

定心精度

mm

0.04

0.04

0.04

0.05

0.06

0.06

0.06

0.07

0.08

重複定位精度

mm

0.007

0.007

0.007

0.007

0.01

0.01

0.01

0.02

0.03

重量

kg

53

53

55

115

190

190

500

1150

1450


*可根据客户要求非标定制*


PDF可下载 :点击打开链接

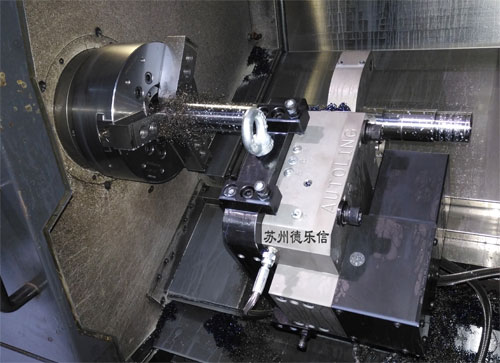

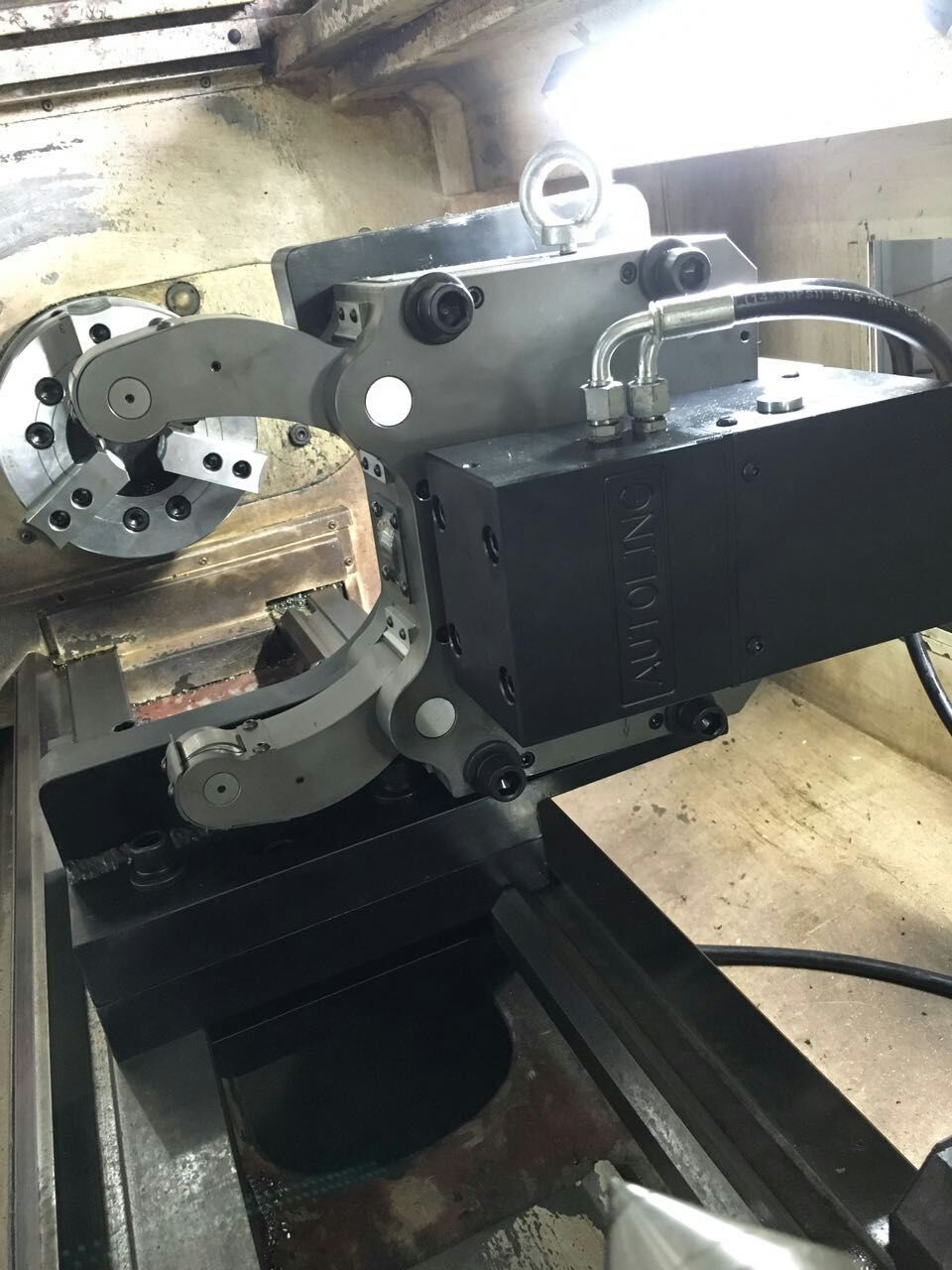

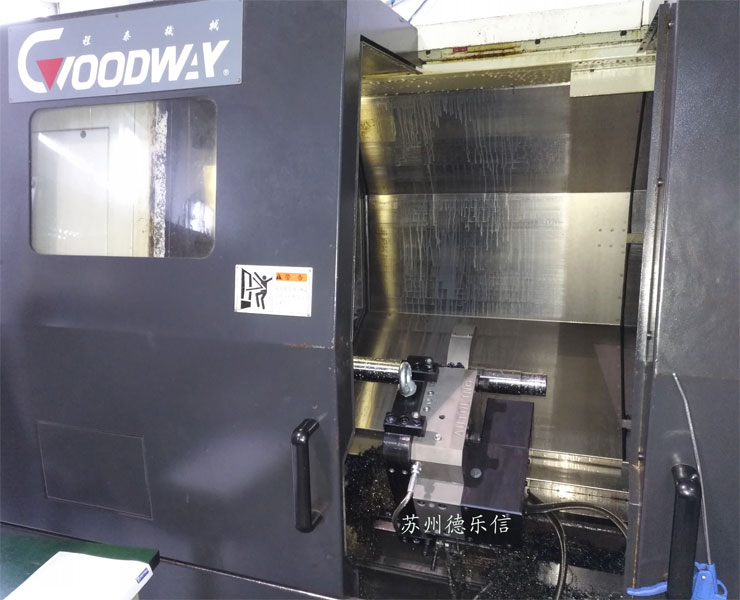

安装实例：
