产品信息 您当前所在的位置：首页 > 伸缩微调试磨床中心架 -GC

伸缩微调试磨床中心架 -GC

日期：2022-5-17 10:39:43　人气：1217

伸縮型微調式中心架

型號：GC (Ø 10-142mm)

（帶噴油氣清潔潤滑功能）

       高精密并專門設計的可

伸縮臂，便於自動化垂直裝

載工件，用於內外圓、長細軸、

凸輪軸、曲輪軸等工件的精密磨

削，內部防塵處理，長壽命，易維

護，顯著提高生產效率。




AUTOLING型號尺寸

               GC-318

            GC- 125

         GC-235

        GC-36

          GC-460

          GC-6090

             GC-80110

        GC-100130

最小夾持直徑

U1

3

10

20

30

45

60

80

100

最大夾持直徑

U2

18

25

35

60

60

90

110

130



U3

20.6

27

38.5

64

64

96

116

138



A

246

338.5

280

351.6

351

558

558

558



G

30

45

25

26

26

55

55

55



F

120

165

158

166

166.2

216

215

216



H

70

95

95

95

95

108

110

108



Y

19

19

10

19

19

19

19

19



C

88

88

55.8

88.4

88.4

88

88.4

88



D1

30.5

30.5

22.7

31.4

31.8

33

32.8

35



D2

30.5

30.5

22.7

27.4

27.3

27.8

28.7

28



D3

30.5

30.5

22.7

27.3

27.4

27.6

27.6

27.6



D4

30.5

30.5

22.7

31.7

31.7

31.7

31.7

31.7



O

45

57

62

70

70

72.5

115

150



K

10

19

10

19

19

19

19

19



P

31

33.5

36.7

44

42

42

44

44



P1

70

111.5

35

42

42

43

42

43



P2

55

55.5

35

35

35

35

35

35



S

13.5

13.5

9

12.5

12.4

12.5

12.5

12.5



S1

7

7

7

9

12

12

12

12



T

30

51

14

26

26

54

26

30



V

30

49.5

36.7

42

42

106

100

105



X

10

19

10

19

13

19

15

19

活塞面積

cm2

7.85

12.6

2.01

7.07

7.07

7.07

7.07

7.07

操作油壓 最小/最大

bar

5/30

5/30

5/30

5/30

5/30

5/30

5/30

5/30

重複定位精度

±/mm

0.002

0.002

0.002

0.002

0.002

0.002

0.002

0.002

*可根据客户要求非标定制*

PDF可下载 :点击打开链接

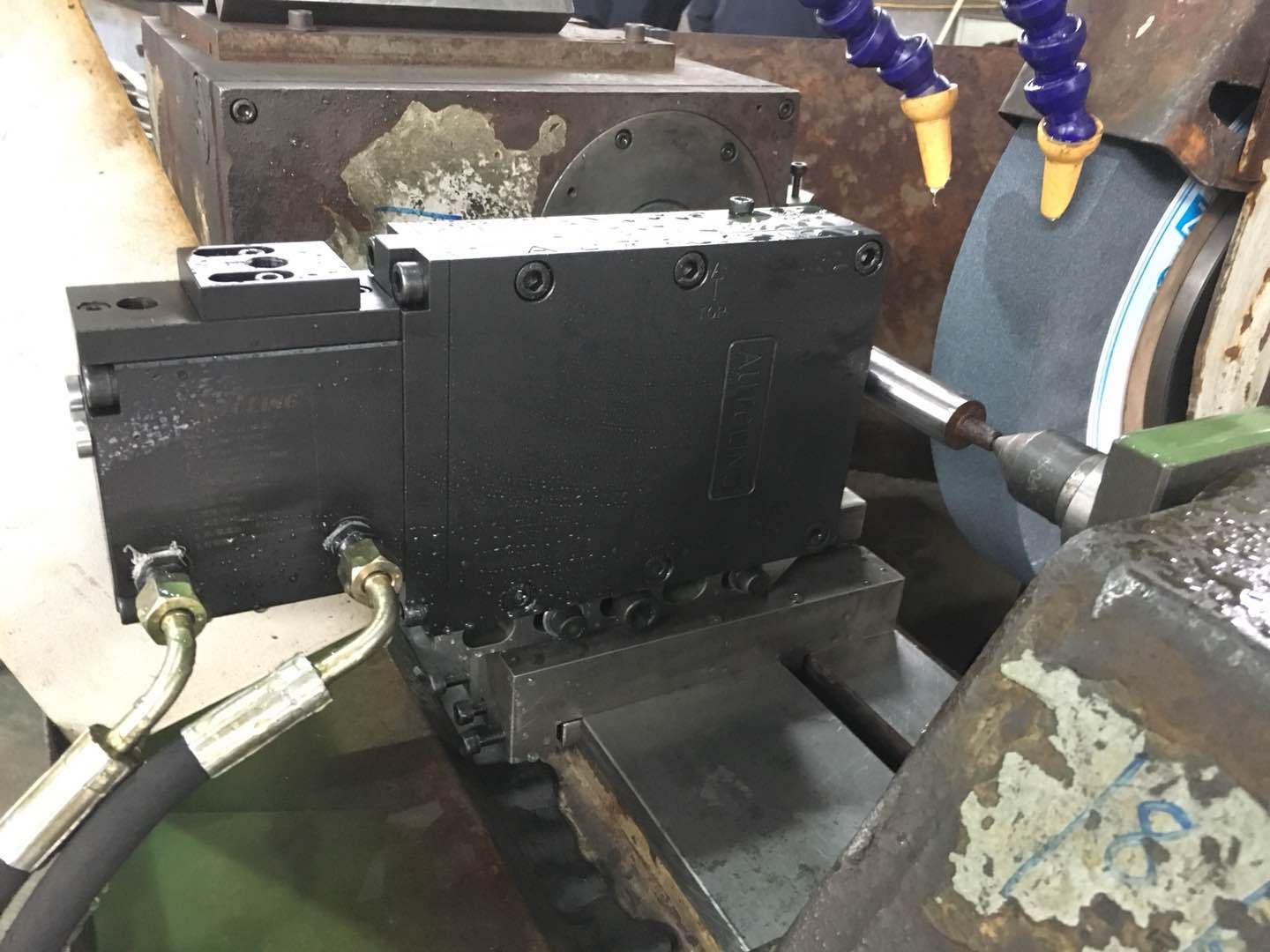

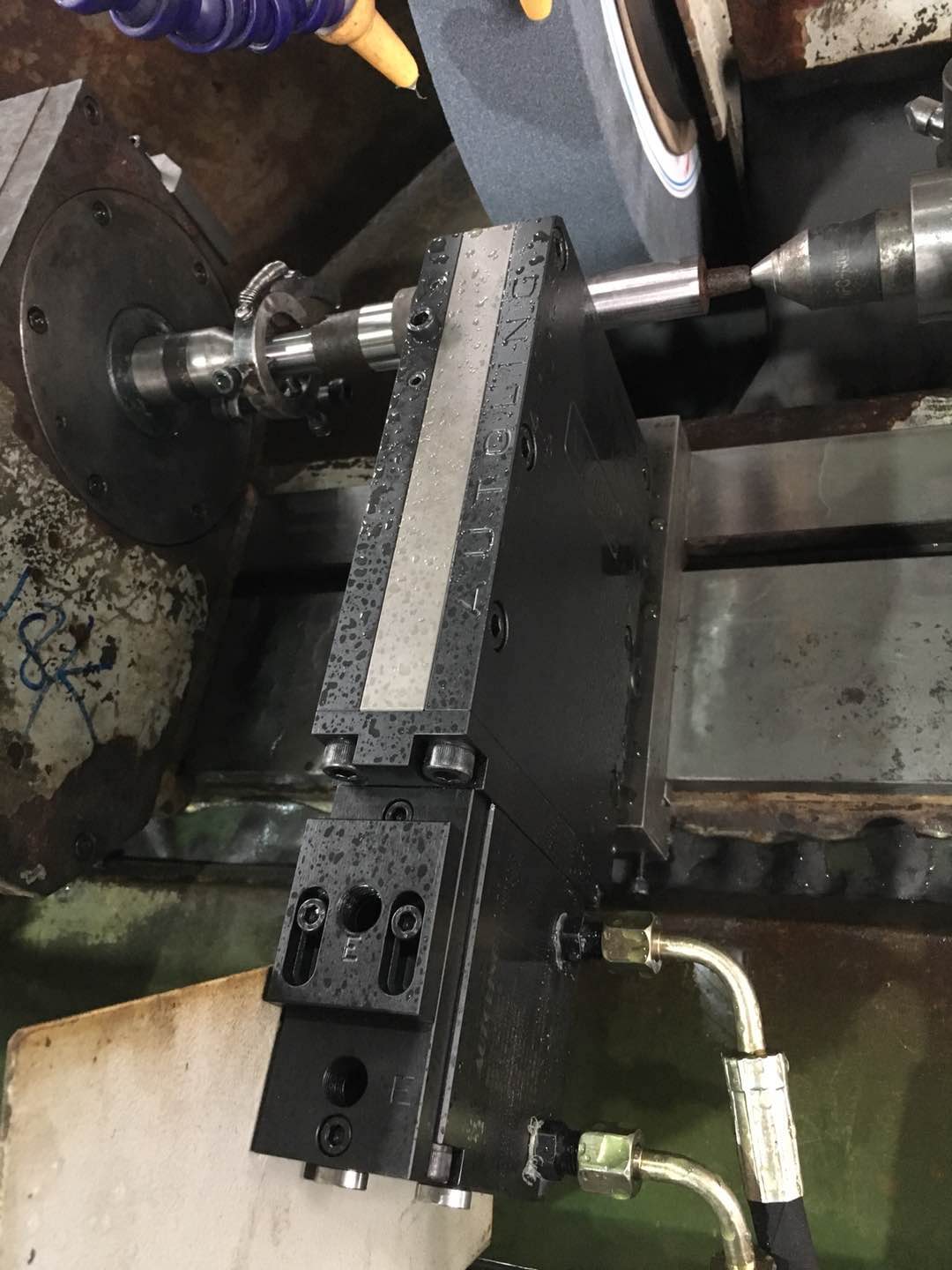

安装实例：
